大阪府堺市Ｕ様邸の耐震改修工事が完了しました

大阪府堺市　Ｕ様邸では、自治体より工事費用の一部補助を受け、耐震改修工事が完了しました。

［工事内容］
■耐震改修工事（基礎新設・コボット・構造用合板・かべ大将）
[和室・洋室・玄関廊下・押入]

［今回工事で利用した補助金の内訳］（堺市補助金制度を利用）
・耐震診断・設計補助金　305,000円
・耐震改修工事補助金　1,000,000円
計　1,305,000円
※補助金制度の内容は、各自治体により異なります。

［上部構造評点の変化］
（工事前）　　　　　　　　　　　　　（工事後）
０．１５４（倒壊する可能性が高い）→　１．１７３（一応倒壊しない）

［補強設計］
壁の配置バランスを考慮しながら、壁の補強を行い、耐震強度を強くしています。
赤く表記されている壁が今回補強した壁となります。
※写真をクリックすると大きな画像をご覧頂けます。
　

［工事の様子］
※写真をクリックすると大きな画像をご覧頂けます。

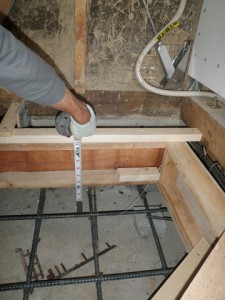

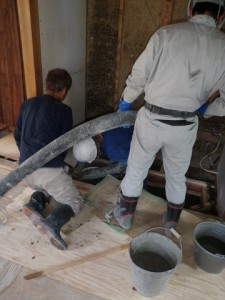

□基礎新設工事

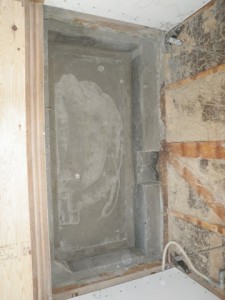

耐震壁を新たに設置する箇所に鉄筋コンクリートの基礎を新設しました。
※基礎が無い箇所の壁は耐える力を持っていません。
　

□耐震補強工事：和室
耐震補強システム金物「コボット」で補強しました。

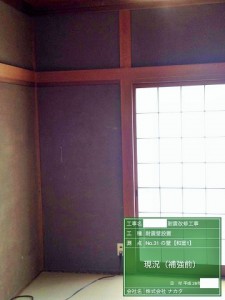

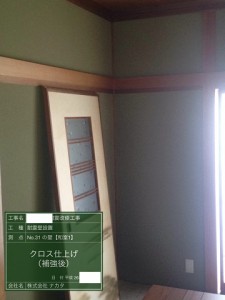

<施工前>　　　　　　　　　　　　　　　　　　　　　<施工後>

<施工手順>

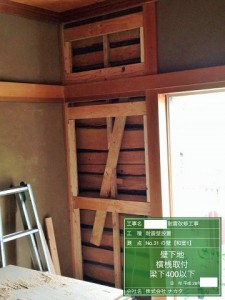

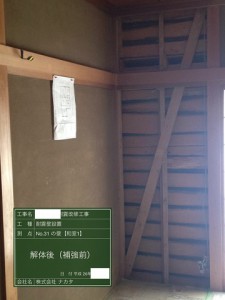

補強箇所の既存の壁を解体します。

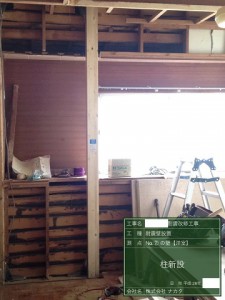

耐震壁にするためには壁両端に柱が必要です。柱を新設します。

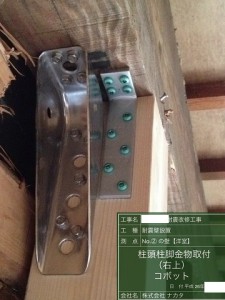

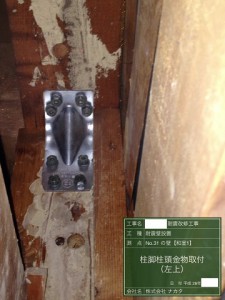

柱脚柱頭部に接合補強金物「コボット」を設置します。

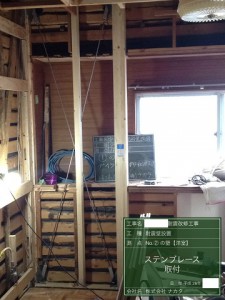

コボット壁用ステンブレースで壁の補強を行います。

□耐震補強工事：洋室
ダイライト耐震壁「かべ大将」で補強しました。

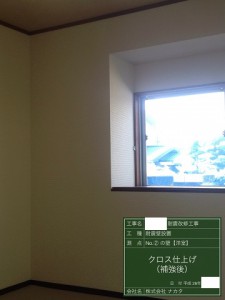

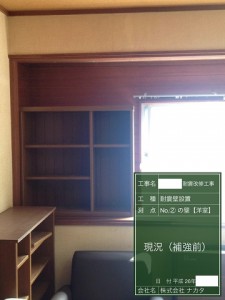

<施工前>　　　　　　　　　　　　　　　　　　　　　<施工後>

<施工手順>

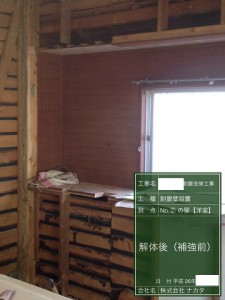

補強箇所の既存の壁を解体します。

柱脚柱頭部に接合補強金物を設置します。

耐震壁（パネル）取り付け用の横桟を施工します。

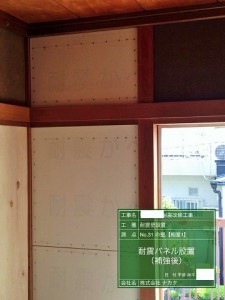

耐震壁（パネル）：ダイライト耐震壁「かべ大将」を取り付けます。
